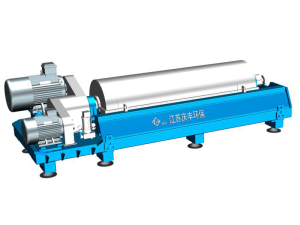

臥螺離心機由機架、機罩、主軸承、轉鼓、螺旋、差速器、驅動體系、控制體系和安全維護體系等組成。轉鼓和螺旋以差速同向高速旋轉，物料經進料管進入螺旋內筒，從進料口進入轉鼓。

　　在離心力作用下，較重的固相物料堆積在轉鼓壁上構成沉渣層，螺旋將堆積的固相物料接連不斷地推到轉鼓錐端，經排渣口排出機外。較輕的液相物料構成內層液環，由轉鼓大端溢流口接連溢出轉鼓，經排液口排出機外。

　　轉鼓是臥螺離心機的重要部件，它不但接受高速回轉時物料等附件所加給的離心壓力，一起又接受轉鼓本身質量所發生的離心力。螺旋運送器能接連地把沉渣送到排渣口排出機外，根據處理物料固液比的不同，輸液通道與排渣通道之比能夠選用1B1，1B2。

　　液壓馬達螺旋與轉鼓的差轉速靠液壓馬達來完成。通過一輸油接頭，可主動調節液壓馬達的供油量。因為臥螺離心機是液力傳動，規劃有液壓站，轉鼓轉速又通常在3000r/min左右，因而考慮選用稀油潤滑，潤滑油是循環式供給，因而在潤滑的一起，又對軸承起冷卻作用。

　　臥螺離心機的校準方法主要有兩種，一種是微調搜索法了，將傳感器安裝在微位移組織上，其靈敏軸沿轉筒半徑方向。旋轉以前，轉筒以（250－300）rpm的轉速旋轉，傳感器借助微位移組織沿靈敏軸方向搬運，直到其輸出小近似等于零。

　　轉筒停轉，微位移組織鎖緊定位。此時，轉筒自轉軸的筆直軸線便是傳感器的質量中xin方位。由此可較準確地測得臥式螺旋離心機旋轉中xin到傳感器質量中xin的半徑。還有一種是方位旋轉法，是將被校傳感器在臥螺離心機上進行兩次校準。

　　每次校按時傳感器安裝在轉臺或轉臂的同一方位，只是將其靈敏軸沿半徑方向滾動180度。在兩次校準中該傳感器以同一方位裝于臺面的安點綴。為確定傳感器的質量中xin，選用在臥螺離心機同一處不斷改動、調整傳感器的裝夾方位以使兩次校準輸出電壓相等，則此時傳感器的裝夾方位便是質量中xin。
